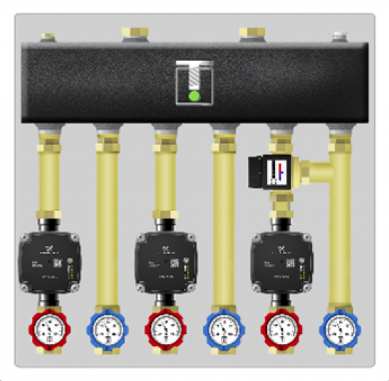

UKŁAD HYDRAULICZNY Z ROZDZIELACZEM LUB SPRZĘGŁO-ROZDZIELACZEM W SZAFCE

2 OBIEGI GRZEWCZE BEZPOŚREDNIE, 1 Z ZAWOREM TERMOSTATYCZNYM

POMPA OBIEGOWA GRUNDFOS UPM 3S AUTO lub WILO PARA 15/60

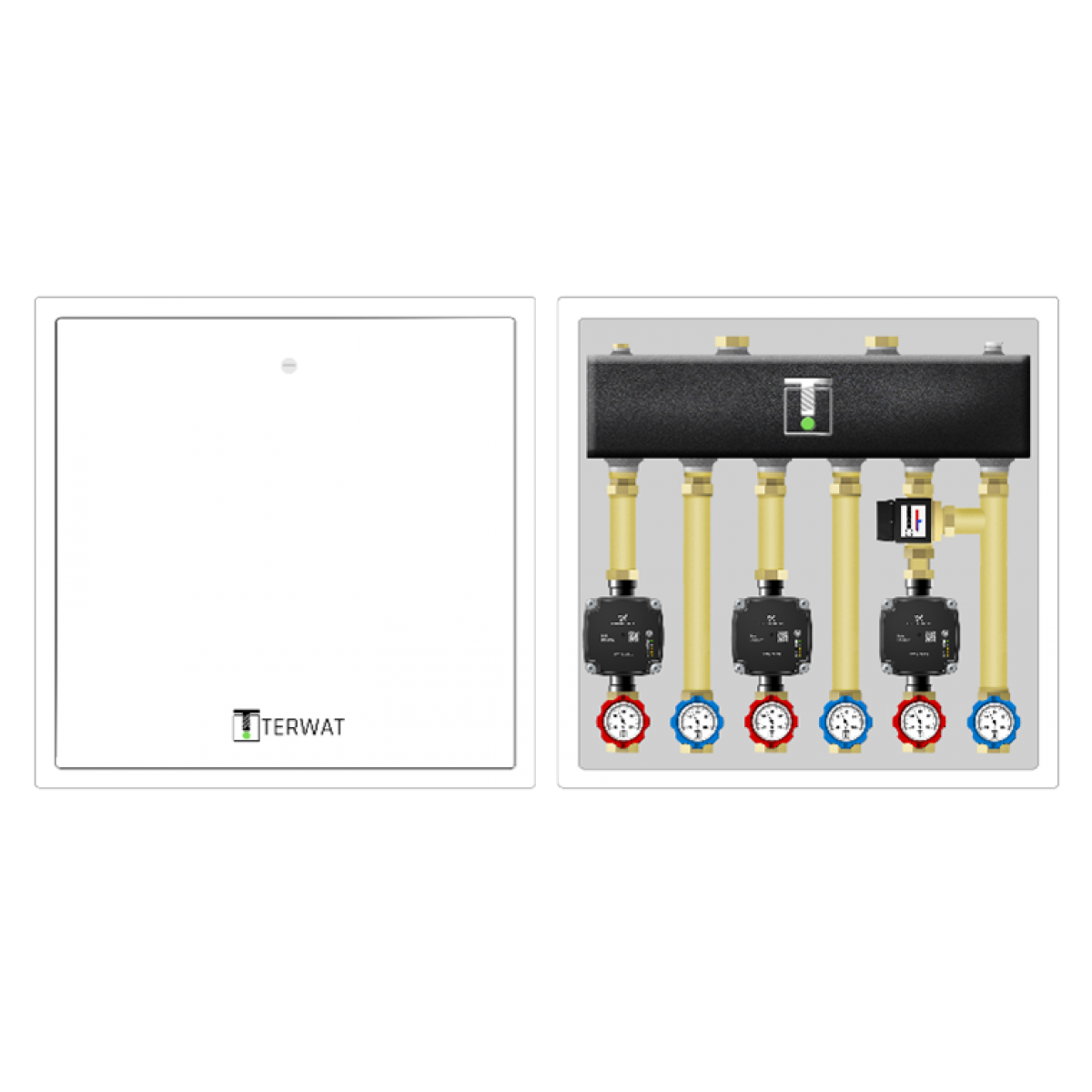

Układ hydrauliczny w szafce stalowej malowanej proszkowo na kolor biały lub grafitowy do wyboru przy zamówieniu. Jako opcja (dopłata 69 zł netto) dostępna jest ramka maskująca umożliwiająca estetyczny montaż podtynkowy. Szafka ma możliwość zdjęcia obudowy co pozwala na montaż na ścianie tylko panelu z układem hydraulicznym (odpinane plecy).

Klient ma do wyboru rozwiązanie ze sprzęgło-rozdzielaczem (funkcja zwrotnicy hydraulicznej) z miejscem na czujnik temperatury lub z rozdzielaczem dla układów z buforem lub zewnętrznym sprzęgłem. Rozdzielacze wykonane są ze stali i zabezpieczone antykorozyjnie, wyposażone w odpowietrznik ręczny.

Parametry techniczne i wyposażenie (dostępne zależnie od wybranego rozwiązania):

• moc układu do 36kW
• temperatura pracy do 90ºC
• maksymalne ciśnienie pracy 6bar
• możliwość samodzielnej zmiany kolejności obiegów grzewczych
• przyłącza od źródła ciepła - nakrętki z uszczelką 1"
• wbudowane zawory zwrotne na powrotach, zabezpieczające przed zakłócaniem przepływów w obiegach grzewczych przy równoczesnej pracy pomp
• zastosowano zawory kulowe z wbudowanym termometrem bimetalicznym w pokrętle plastikowym
• zawór termostatyczny mieszający - ESBE VTA 372 20-55ºC 1" Kvs 3,4 (na życzenie klienta istnieje możliwość wymiany zaworu na taki o wyższej temperaturze maksymalnej  30-70ºC)
• zawór obrotowy mieszający 1" Kvs 6,3 ESBE
• siłownik elektryczny 3-punktowy 120s 230V ESBE 561
• wymiary (szer. x wys. x gł.) 400 x 500 x 160 mm - 2 obiegi grzewcze, 580 x 500 x 160 mm - 3 obiegi grzewcze

Podczas składania zamówienia prosimy o zamieszczenie w uwagach informacji:

- koloru obudowy szafki: biały / grafitowy

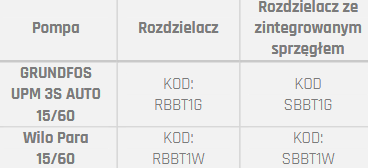

- wybór wariantu wyposażenia:

- ewentualne zmiany lub wyposażenie opcjonalne
