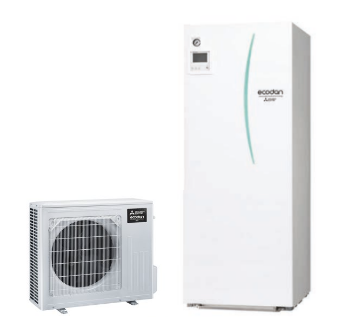

POMPA CIEPŁA POWIETRZE-WODA TYPU SPLIT 6kW JEDNOSTKA WEWNĘTRZNA Z WBUDOWANYM ZASOBNIKIEM C.W.U. 170l

tryb pracy grzanie

zasilanie 1-fazowe

jednostka zewnętrzna ECO Inverter SUZ-SWM60VA2

jednostka wewnętrzna (cylinder) EHST17D-VM2D

Pompy ciepła Mitsubishi Electric Ecodan to instalacje składające się z modułu zewnętrznego oraz modułu wewnętrznego z wbudowanym zasobnikiem c.w.u. lub bez niego. Moduły wewnętrzne dostępne są w wersjach "grzanie" lub "grzanie / chłodzenie". W zestawach pomp ciepła mogą być stosowane różne typy modułów wewnętrznych. Standardowa wersja regulatora pompy ciepła FTC6 (generacja D) / FTC7 (generacja E) jest przystosowana między innymi do zastosowania jednostek w kaskadach. Zintegrowana rejestracja ilości ciepła umożliwia prosty monitoring energii. W tym celu moduły wewnętrzne zostały wyposażone w czujnik przepływu. Zwłaszcza do zastosowania w kaskadach Mitsubishi Electric oferuje oprócz modułów wewnętrznych także odpowiedni regulator master. Moduły zewnętrzne dostępne są w wersji ECO Inverter oraz ZUBADAN Invereter.

Moduły zewnętrzne ECO Inverter zostały zaprojektowane z myślą o domach niskoenergetycznych i zapewniają w nich optymalne parametry temperatury za atrakcyjną cenę. Gwarantowany zakres temperatury zastosowania modułu zewnętrznego tego rodzaju wynosi od -25ºC do +35ºC. Duży wymiennik ciepła i optymalizacja poprzez sterowanie inwerterowe umożliwiają osiągnięcie temperatur zasilania do 60ºC.

Budowa jednostki wewnętrznej pompy ciepła Mitsubishi Electric typu cylinder

Komfort i użytkowanie

Sterowanie dwoma obiegami grzewczymi.

Za pomocą pompy ciepła Mitsubishi Electric Ecodan można kontrolować dwa obiegi grzewcze o różnej temperaturze zasilania, a tym samym zarządzać dwoma odbiornikami ciepła np. grzejnikami i ogrzewaniem podłogowym. Sterowanie zaworem mieszającym zostało zoptymalizowane w celu poprawy komfortu.

Autoadaptacja.

Tryb autoadaptacji eliminuje problemy związane z błędnie zaprogramowaną pompą ciepła, np. źle wytyczoną krzywą grzewczą, której ustawienie jest kluczowym elementem efektywnej pracy każdej instalacji.

Dostosowania szybkości zmian temperatury.

Funkcja autoadaptacji wprowadza możliwość indywidualnego dostosowania szybkości zmian temperatury zasilania, umożliwiając wygodne dopasowanie do charakterystyki budynku oraz instalacji centralnego ogrzewania.

Warstwowy podgrzewacz ciepłej wody użytkowej (w jednostkach typu cylinder).

Woda podgrzewana jest przez wymiennik płytowy. Dzięki zastosowaniu takiego rozwiązania można było zmniejszyć kubaturę jednostki wewnętrznej co jest niemożliwe w przypadku zastosowania zbiornika z wężownicą.

Nowy sterownik główny pompy ciepła (jednostki generacji E).

Nowy sterownik główny pompy ciepła, zaimplementowany w jednostkach wewnętrznych generacji E, został wyposażony w nowoczesny, dotykowy panel z kolorowym wyświetlaczem, co umożliwia intuicyjny i błyskawiczny dostęp do pełnej gamy funkcji.

Krzywa kompensacji pogodowej dla trybu chłodzenia (generacja E).

W generacji E jednostek wewnętrznych została dodana krzywa kompensacji pogodowej dla trybu chłodzenia.

Automatyczna zmiana trybów.

Funkcja ta została wprowadzona jako rozszerzenie trybu pracy letniej o tryb chłodzenia. Funkcja umożliwia automatyczne przełączenie się między trybem grzania a trybem chłodzenia w zależności od temperatury zewnętrznej.

Łatwy w serwisie filtr magnetyczny.

Filtr siatkowy został wzbogacony o magnes, stanowiący efektywny środek ochrony instalacji przed drobinami stałymi, np. metali. Dodatkowo uproszczono czyszczenie filtra przez zmianę połączenia gwintowanego na szybkozłącze.

Mobilne sterowania

MELCloud umożliwia mobilne sterowanie pompami ciepła Ecodan, klimatyzatorami serii M i Mr. Slim, oraz rekuperatorami Lossnay Mitsubishi Electric za pomocą telefonu, tabletu lub komputera. Sterowanie możliwe jest z poziomu jednej strony internetowej lub aplikacji także w przypadku wielu lokalizacji budynków i pomieszczeń. Ze względów bezpieczeństwa zdalne sterowanie przez internet wymaga jedynie wcześniejszej rejestracji na serwerze Mitsubishi Electric.

• bezpłatna licencja na korzystanie
• zdalne sterowanie ustawieniami (włącz/wyłącz, temperatura, prędkość wentylatora, tryb pracy, itp.)
• przejrzysta obsługa większej liczby lokalizacji za pomocą widoku listy lub mapy
• monitorowanie danych (wartości rzeczywiste, stany robocze, itp.)
• integracja z produktami Mitsubishi Electric należącymi do różnych systemów
• programator czasowy
• obliczone wskazania zużycia energii do analizy systemu (zależnie od serii urządzeń)
• przekazywanie alarmów w formie wiadomości e-mail do dwóch odbiorców
• prosta rozbudowa systemu

Dane techniczne, parametry jednostki zewnętrznej ECO Inverter

Dane techniczne jednostki wewnętrznej typu cylinder generacji D

UWAGA:

Pompa ciepła typu SPLIT wymaga zbudowania instalacji zawierającej czynnik chłodniczy, fluorowany gaz cieplarniany (FGC). Według Rozporządzenia Parlamentu Europejskiego (UE) nr 517 z 16-tego kwietnia 2014r. (Rozdział III Artykuł 11 pkt. 5) w sprawie FGC i uchylenia rozporządzenia (WE) nr 842/2006 sprzedaż urządzeń zawierających fluorowane gazy cieplarniane użytkownikom końcowym może odbywać się tylko po uprzednim przesłaniu oświadczenia, że instalację zakupionego urządzenia wykona fachowiec posiadający stosowny certyfikat F-GAZ.

W związku z tym po dokonaniu zakupu zostanie Państwu przesłany wzór krótkiego oświadczenia z prośbą o wypełnienie i odesłanie. Zostaniecie Państwo poproszeni o podanie nazwy firmy instalacyjnej oraz numeru certyfikatu F-GAZ.
